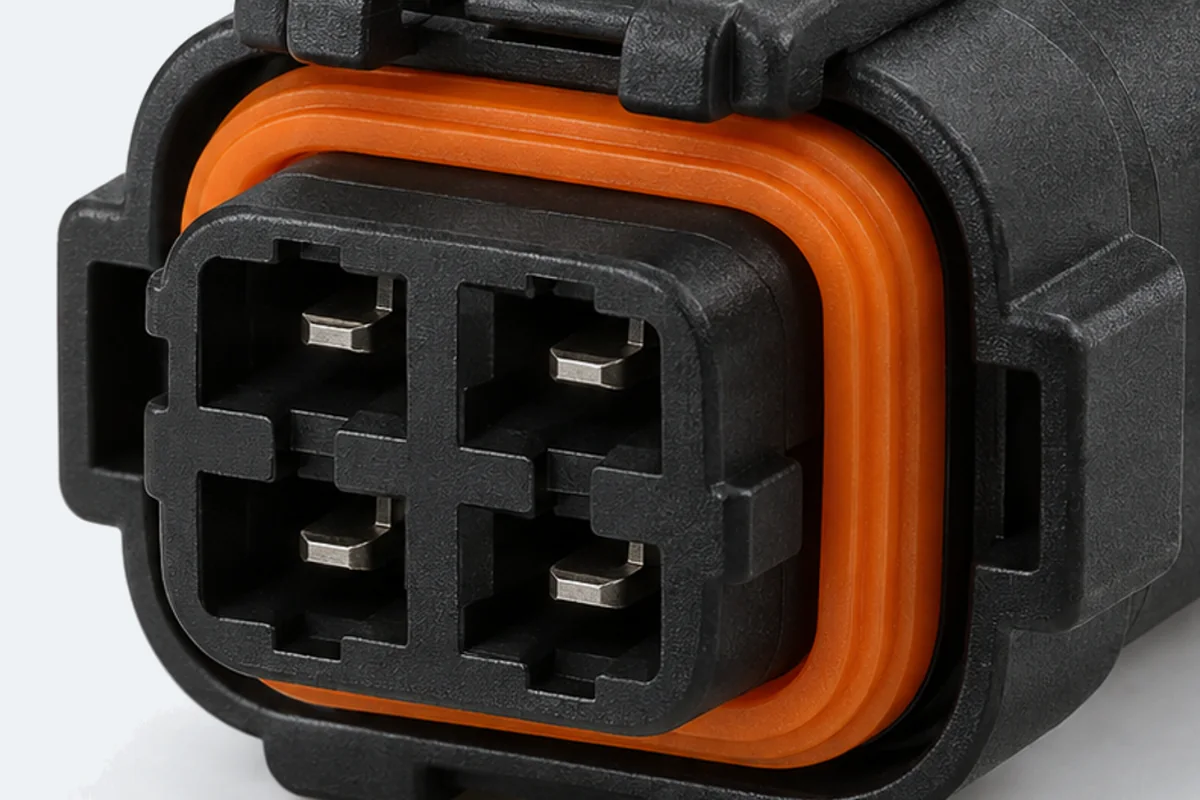

FEATURE 01防水・防塵
水・粉塵から接続部を守る
シリコーンシールを採用し、嵌合時のIP67相当の防塵・防水性能を想定。水滴や粉塵が発生する産業設備への組み込みを考慮しています。
- 防塵・防水
- IP67相当を想定
（嵌合時・設計目標） - シール
- シリコーンゴム

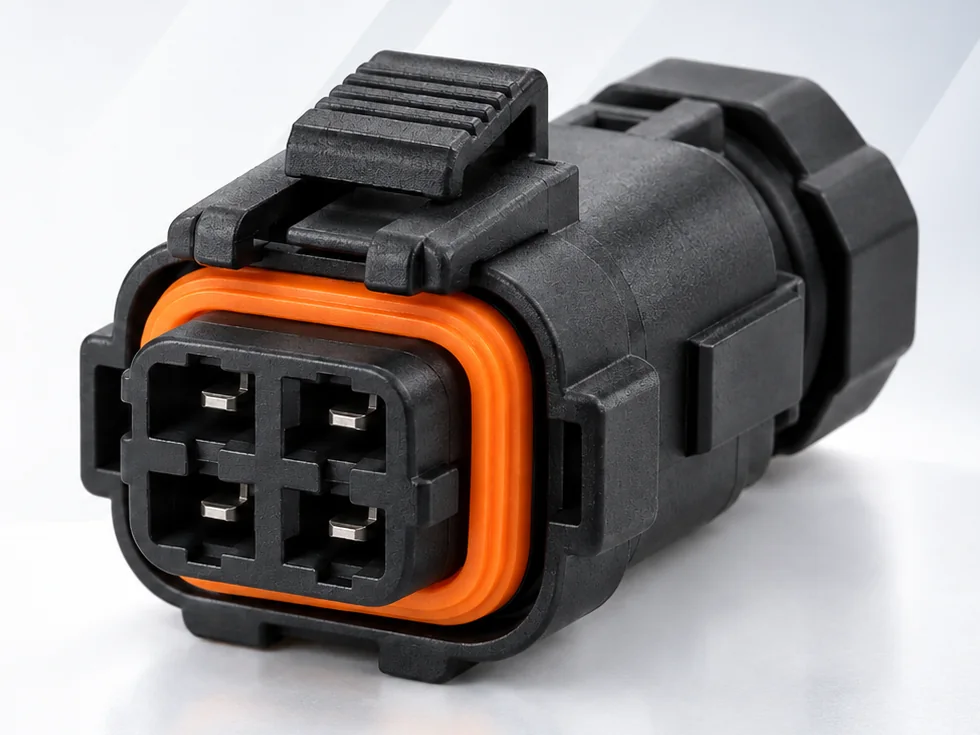

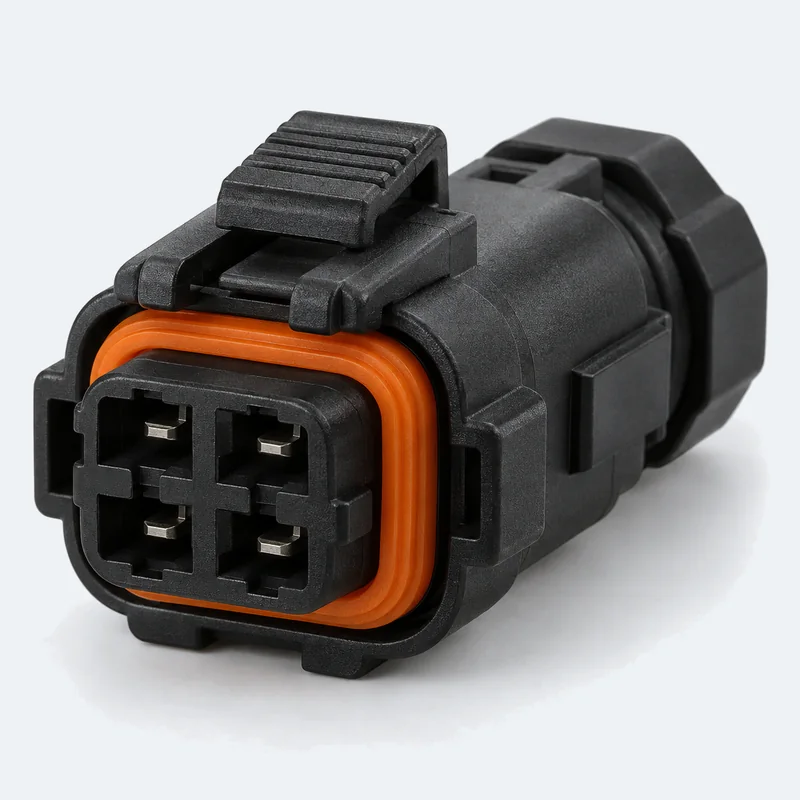

産業機器向け 小型防水コネクタ
過酷な現場でも、
接続を確かに。
水・粉塵・振動がある産業環境を想定した、小型防水コネクタ。
コンパクトなハウジングと工具不要のプッシュロックにより、
装置内の限られたスペースでも確実で扱いやすい接続を目指しました。
- 定格電圧
- 250 V AC/DC
- 定格電流
- 最大12 A/極※
- 使用温度範囲
- -40～+105℃
- 極数
- 2 / 4 / 6 / 8極
- IP67相当の防塵・防水性能を想定した設計
- 高圧洗浄環境への対応を考慮
※4極モデル（ALX-04）の値です。
CHALLENGES接続の課題
こんな接続課題、ありませんか？
-
01
水・油・粉塵が
発生する 場所で
接続部の信頼性が 気になる -
02
振動する
装置で
コネクタの外れや 接触不良が心配 -
03
装置内部が
狭く
配線スペースを確保しにくい -
04
組立・保守時の
コネクタ着脱作業を簡単にしたい
AquaLock Xは、産業機器の接続に求められる4つの要素をひとつに。
防水・防塵 × 耐振動 × 小型 × 作業性
過酷な環境への対応と、
FEATURES特長
現場で求められる4つの性能を、コンパクトに。

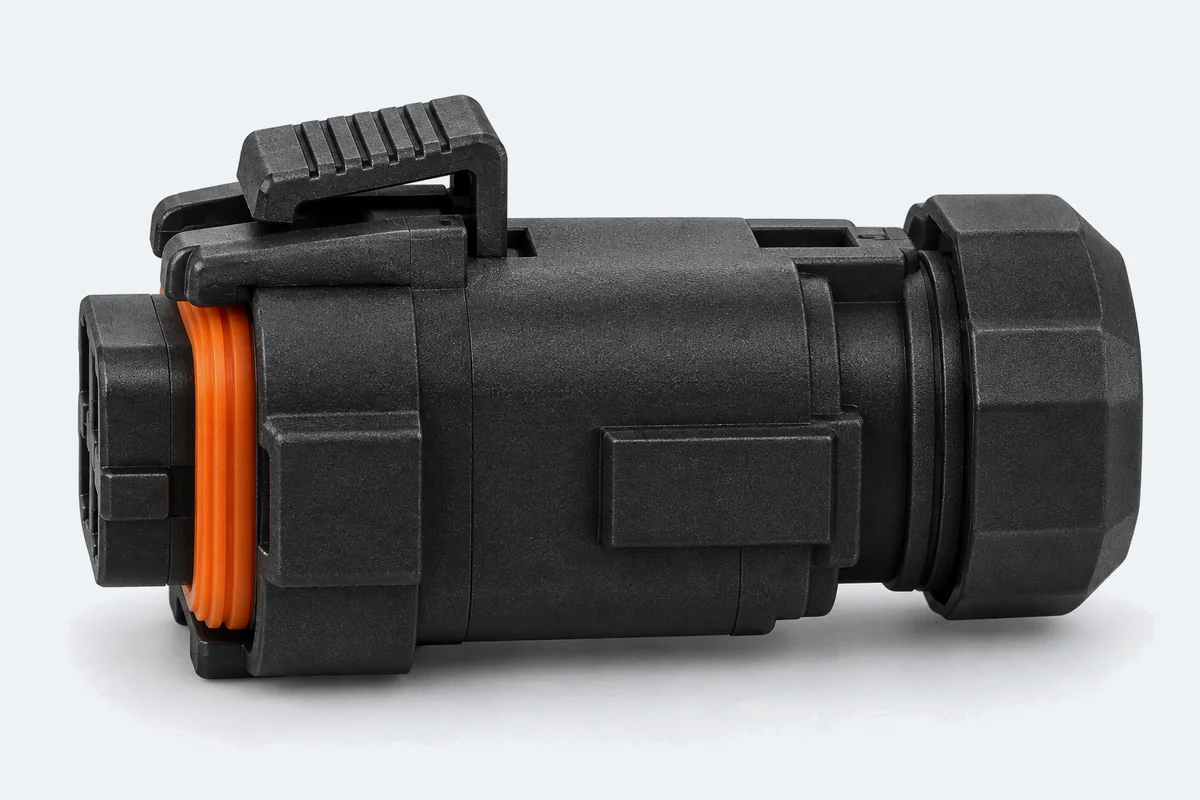

FEATURE 02プッシュロック
押すだけで確実にロック
工具不要のプッシュロック方式を採用。設備組立やメンテナンス時の接続・取り外しをシンプルにします。
- 嵌合方式
- プッシュロック
- 嵌合耐久
- 50回を設計目標

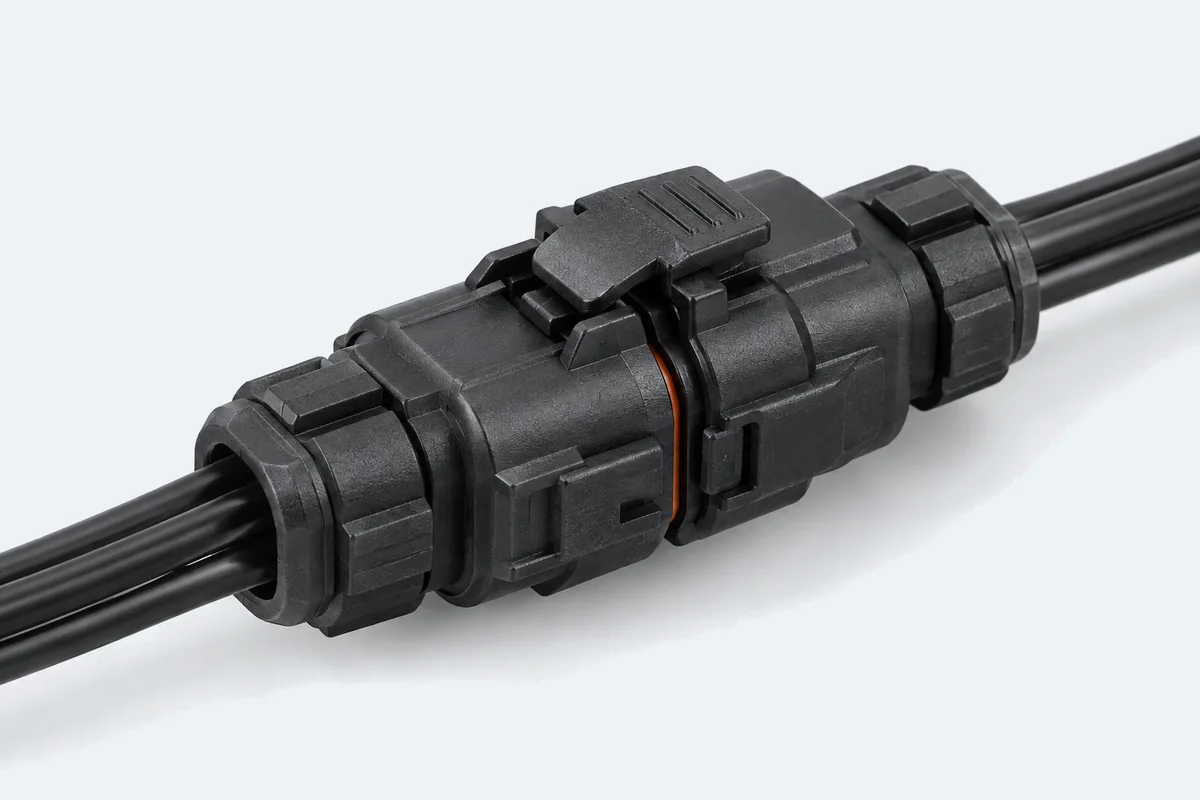

FEATURE 03耐振動
振動環境を考慮した堅牢構造
ロック機構とコンタクト保持構造により、産業用ロボットやAGV/AMRなど、振動を伴う設備での使用を想定しています。
- 耐振動
- 最大10 Gを設計目標

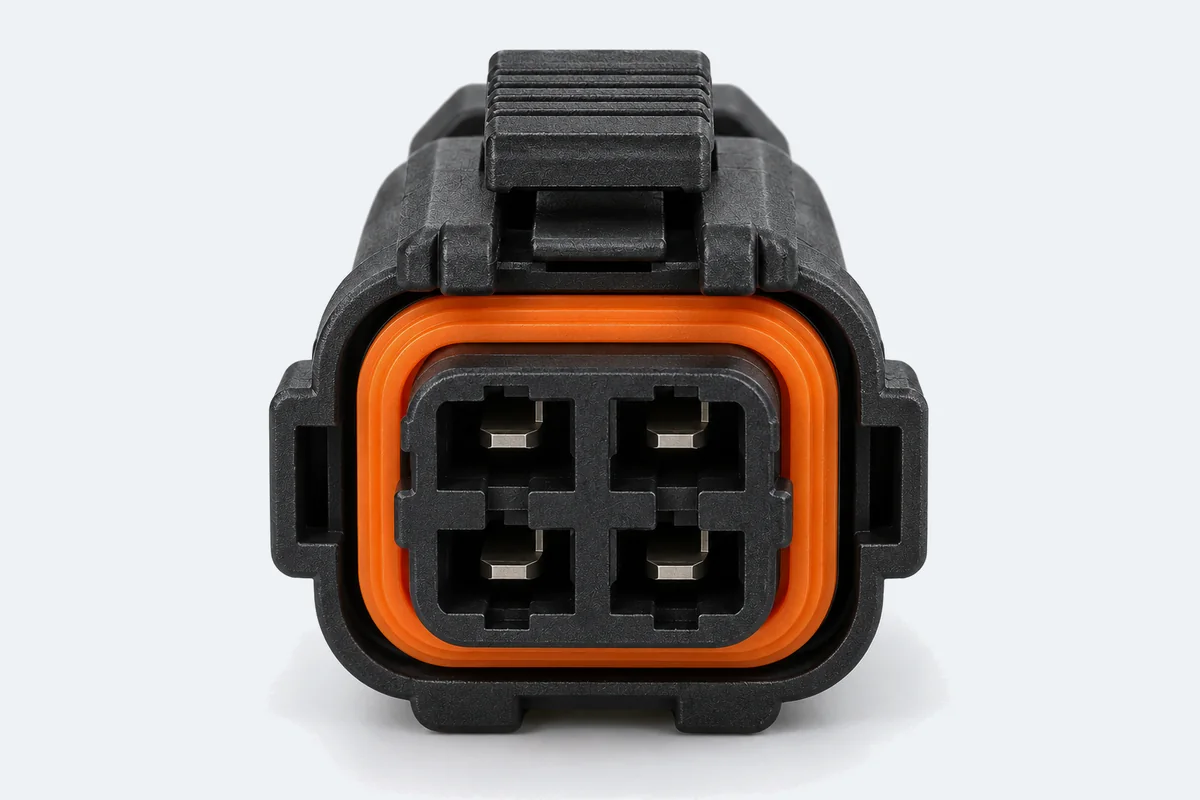

FEATURE 04小型設計
装置内にも収めやすいコンパクト設計
防水・ロック機能をコンパクトなハウジングに集約。スペースが限られる装置内部への組み込みやすさを考慮しています。
- 極数
- 2 / 4 / 6 / 8極
APPLICATIONS用途
さまざまな産業設備の接続に

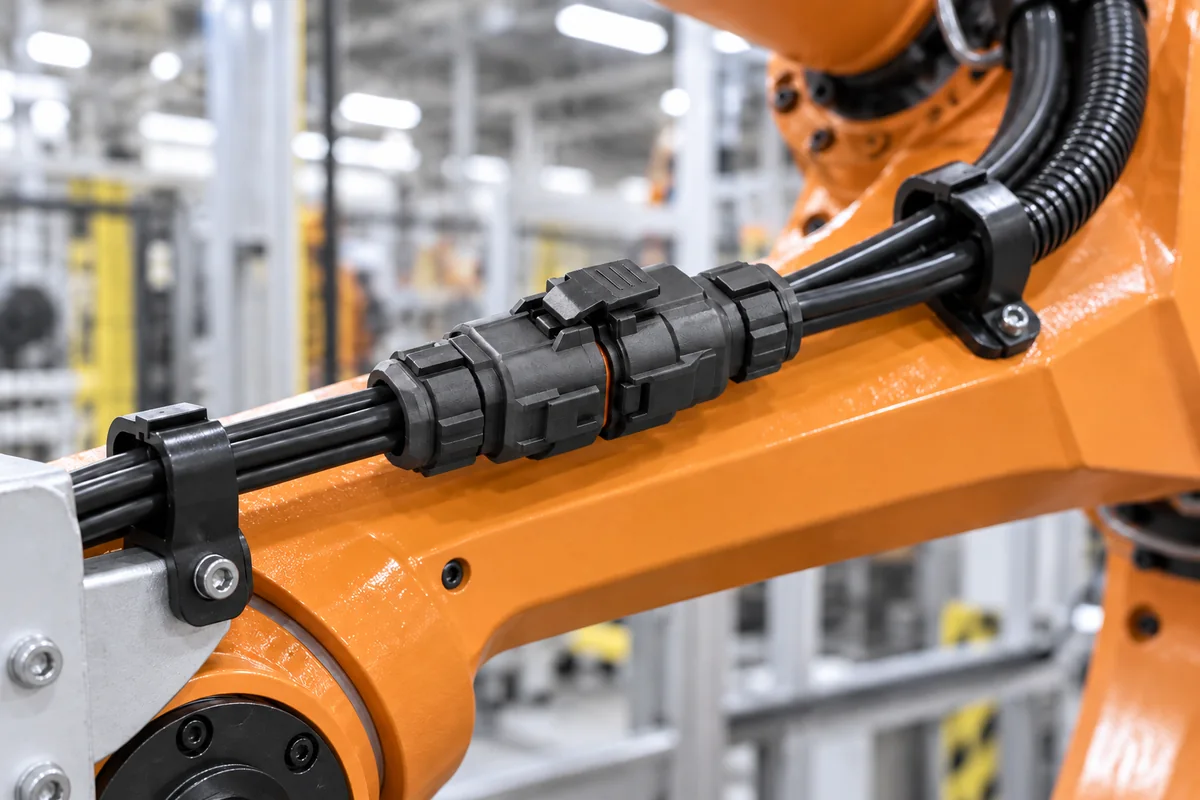

APPLICATION 01
産業用ロボット
可動部周辺の電源・信号接続に
ロボットアーム周辺では、振動への対応に加え、限られたスペースでの配線が求められます。AquaLock Xは小型ハウジングと確実なロックにより、可動設備周辺の接続用途を想定しています。

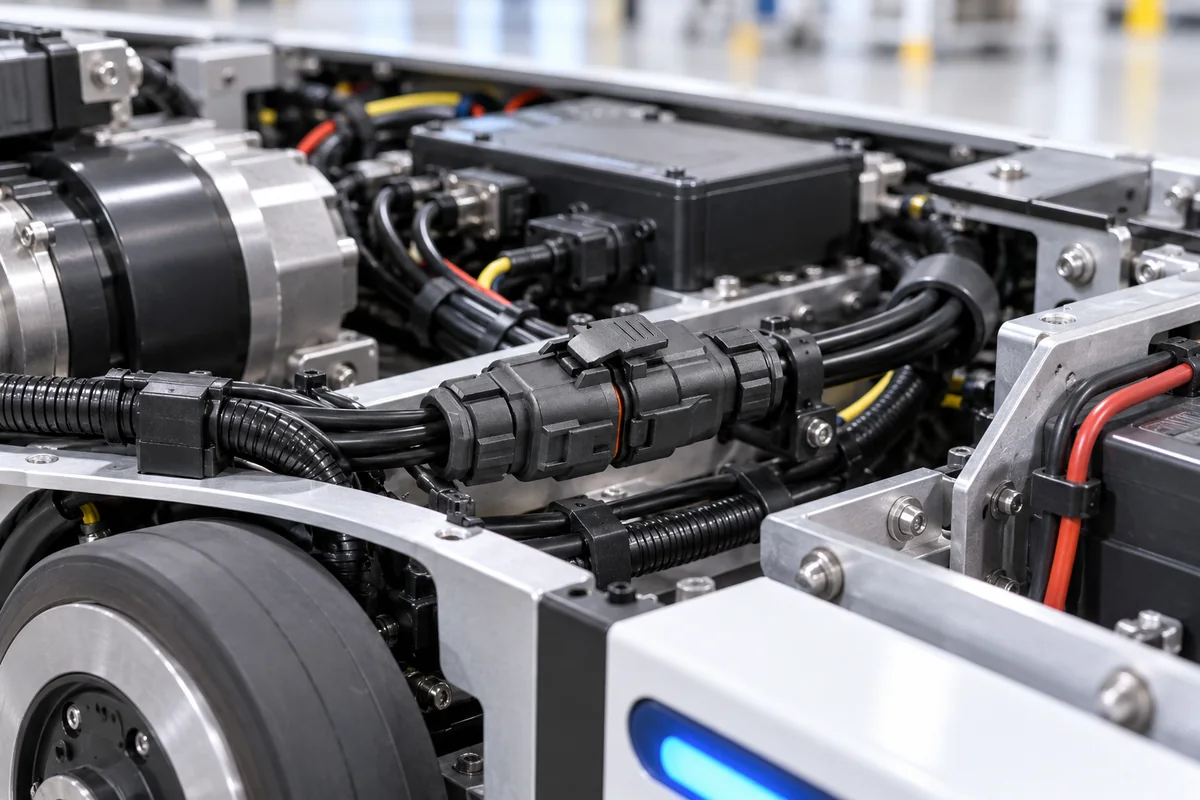

APPLICATION 02
AGV / AMR
移動体内部の省スペース配線に
AGV/AMR内部は、モーター、センサー、制御機器など多くの配線が集中します。コンパクトな形状と耐振動性を考慮した構造により、機器内部の中継接続用途を想定しています。

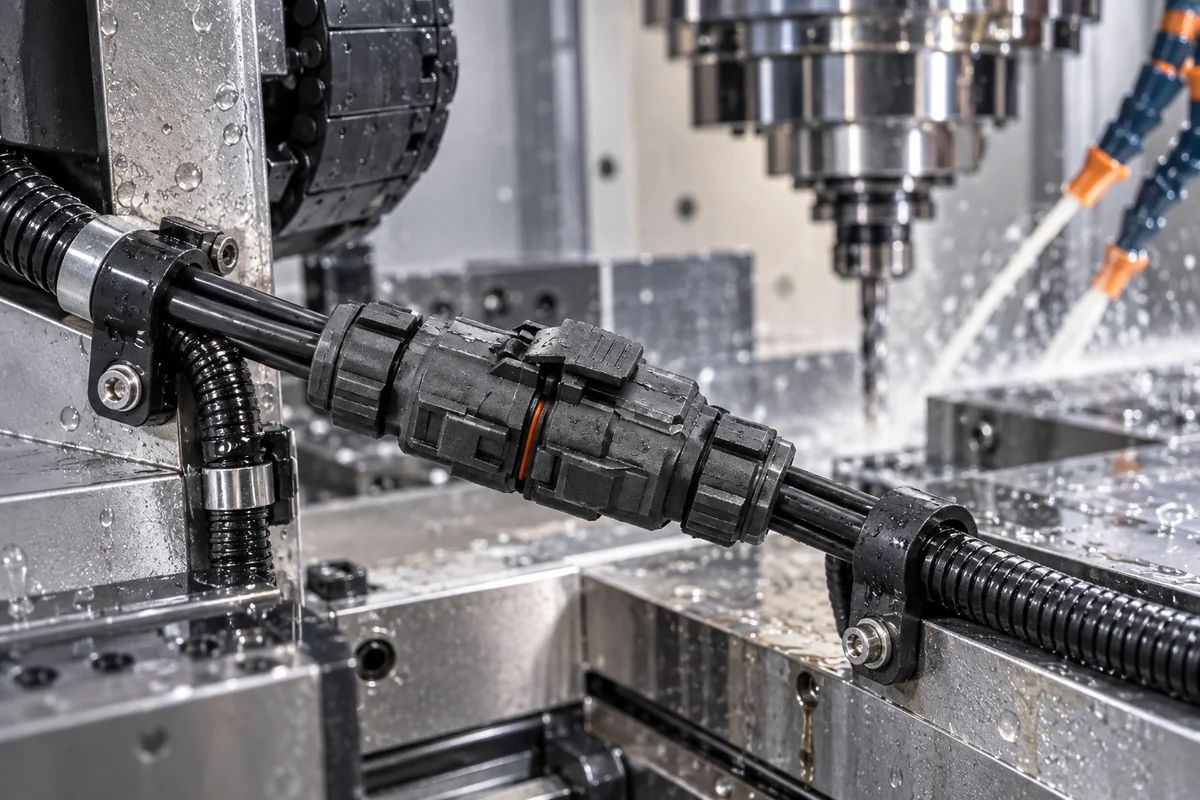

APPLICATION 03
工作機械
水・油・振動のある機械内部に
加工設備では、クーラントや油分、振動など接続部に厳しい環境が生じます。AquaLock Xは防水シールとロック構造により、センサーやアクチュエータなどの接続用途を想定しています。
その他、屋外搬送設備、センサー機器、アクチュエータ、制御装置などへの展開を想定しています。
※写真は使用イメージです。
STRUCTURE構造・ディテール
シンプルな構造に、
現場で必要な機能を。
-

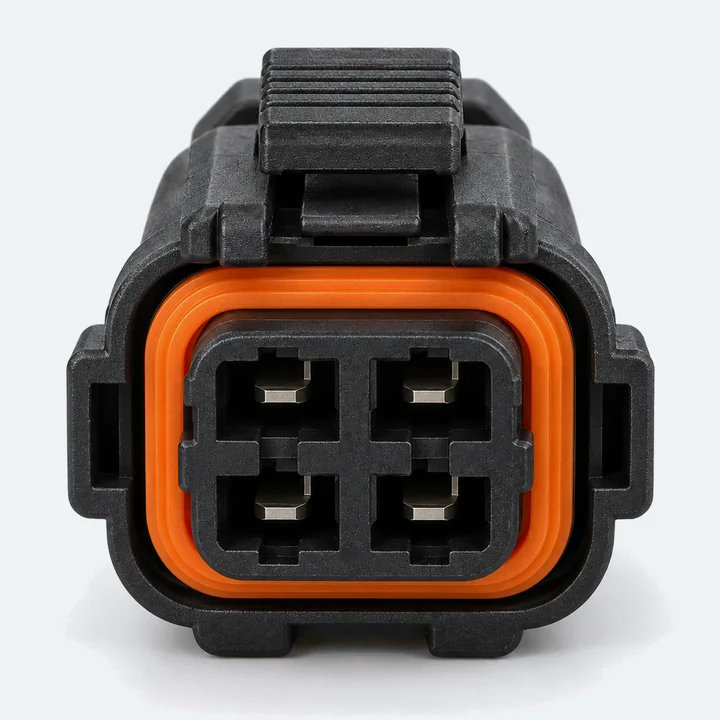

01
コンパクトな
一体設計 4極をコンパクトに配置
-

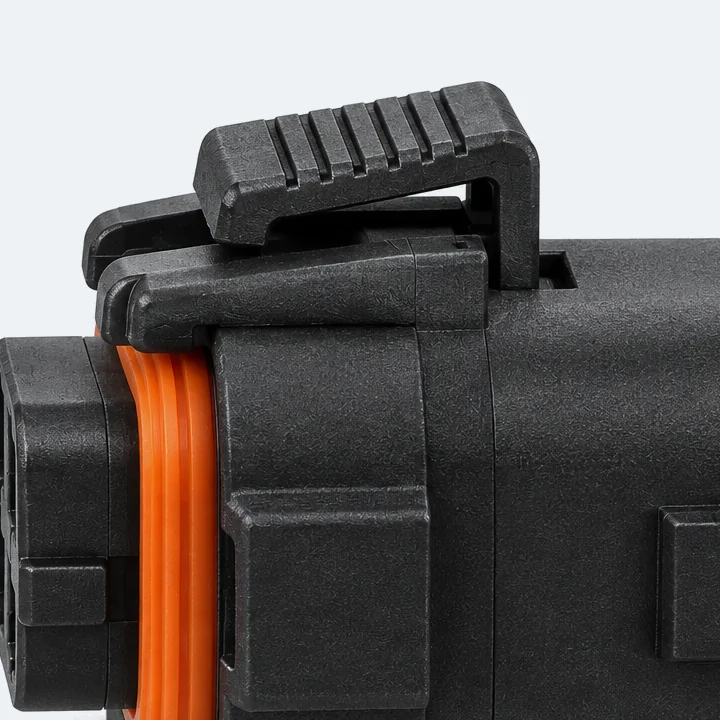

02
工具不要の
プッシュロック 上部ロックを押して着脱
-

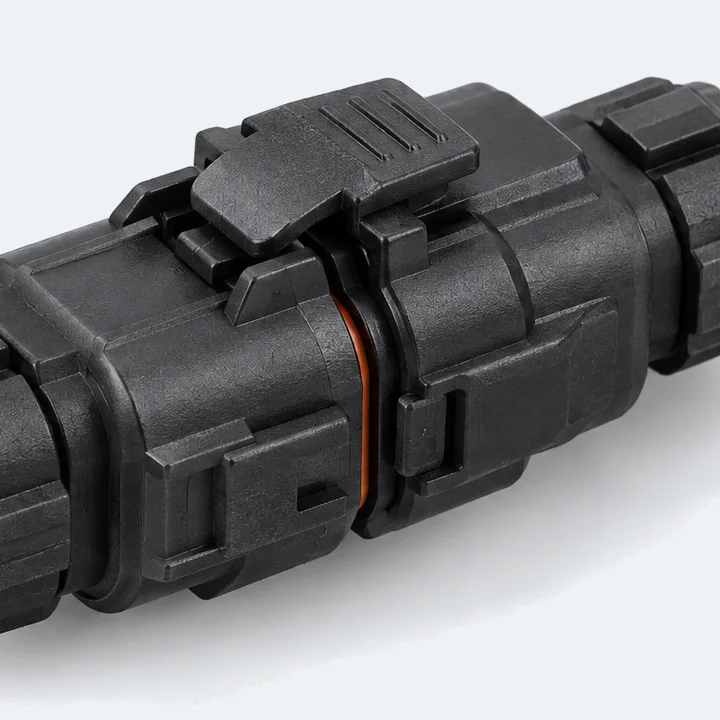

03
確実な嵌合と
シール構造 嵌合時に接続部を保護
-

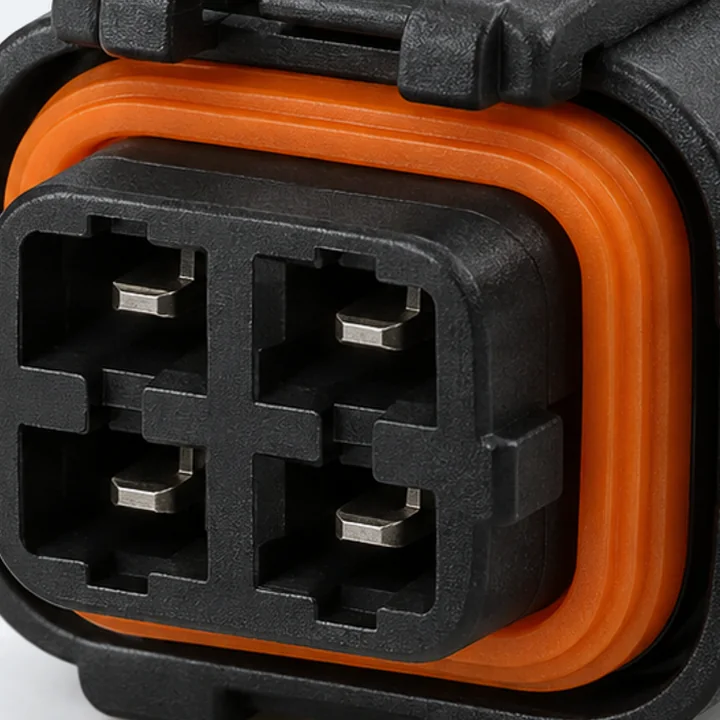

04
防水シールと
ロック機構 オレンジ色のシリコーンシールを配置
SPECIFICATIONS仕様
主要仕様
4極モデル ALX-04 基準
| 項目 | 仕様 |
|---|---|
| 接続方式 | 電線対電線 |
| 極数 | 2 / 4 / 6 / 8極 |
| 定格電圧 | 250 V AC/DC |
| 定格電流 | 最大12 A/極 ※4極モデル |
| 適用電線 | 0.5～1.5 mm² / AWG20～16 |
| 使用温度範囲 | -40～+105℃ |
| 防塵・防水 | IP67相当を想定（嵌合時・設計目標） |
| 嵌合方式 | プッシュロック |
| 端子方式 | オープンバレル圧着 |
| 接点 | 銅合金・すずめっき |
| ハウジング | ガラス繊維強化PBT |
| シール | シリコーンゴム |
| 耐振動 | 最大10 Gを設計目標 |
| 嵌合耐久 | 50回を設計目標 |
| 難燃性 | UL 94 V-0クラス材料を想定 |
- ※防塵・防水、耐振動、嵌合耐久、難燃性の記載は、設計目標または想定を示すものです。
- ※実際の性能は使用条件によって異なります。ご使用条件での事前評価を推奨します。
さらに詳しい仕様を確認する （技術仕様書 PDF・新しいタブで開きます）
電気特性・材料・参考寸法などを掲載した技術仕様書（PDF）が開きます。
LINEUPラインナップ
用途に合わせて選べる4サイズ
-
ALX-02
- 極数
- 2極
- 定格電流
- 最大15 A/極
- 主な用途
- 電源・モーター
-
ALX-04
STANDARD MODEL
- 極数
- 4極
- 定格電流
- 最大12 A/極
- 主な用途
- 電源＋信号・
アクチュエータ
-
ALX-06
- 極数
- 6極
- 定格電流
- 最大10 A/極
- 主な用途
- センサー・
制御配線
-
ALX-08
- 極数
- 8極
- 定格電流
- 最大8 A/極
- 主な用途
- 多芯信号・I/O
※極数アイコンは極数を示す模式図です。
DOWNLOAD資料ダウンロード
検討に必要な資料をご用意しています。

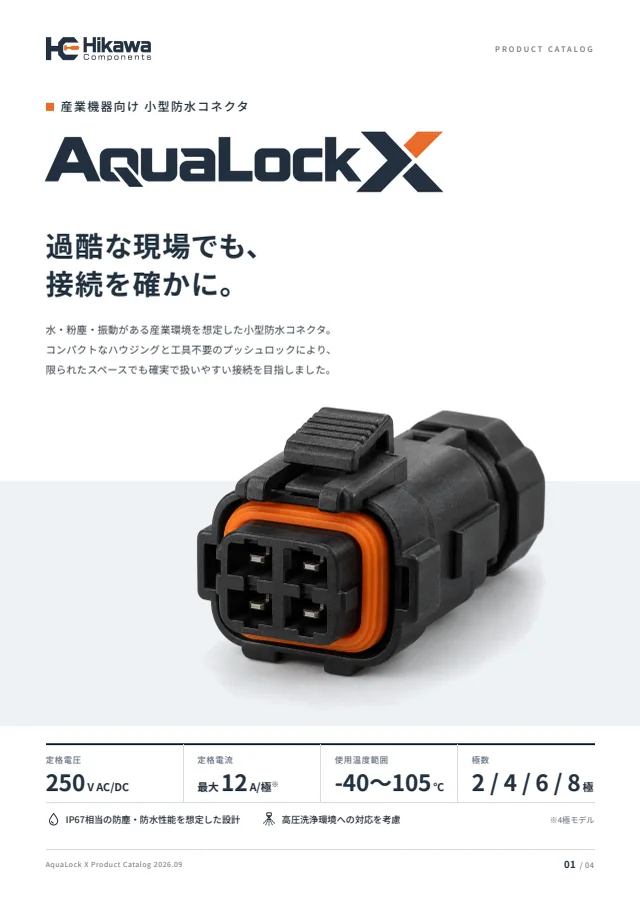

PRODUCT CATALOG
AquaLock X
製品カタログ
製品特長、ラインナップ、主要仕様、使用例をまとめた総合カタログです。

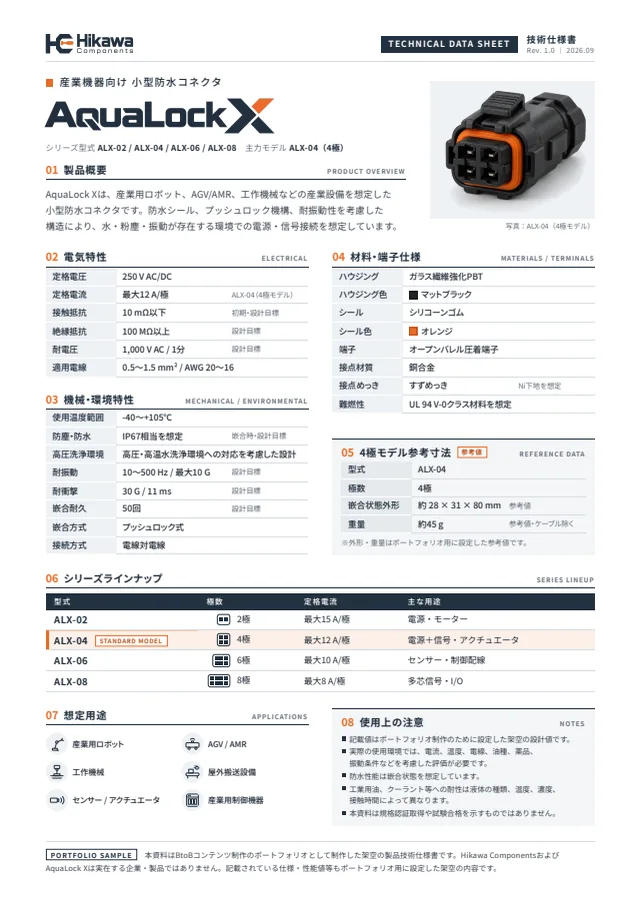

TECHNICAL DATA SHEET
AquaLock X
技術仕様書
電気特性、材料、温度範囲、適用電線など、設計検討に必要な詳細仕様を掲載しています。
FAQ
よくあるご質問
屋外で使用できますか？
AquaLock Xは嵌合時のIP67相当の防塵・防水性能を想定しています。実際の使用環境や取り付け条件に応じて、事前評価を行うことを推奨します。
工作機械のクーラント環境でも使用できますか？
一般的な工業用油やクーラントを考慮した材料構成を想定していますが、液体の種類、濃度、温度、接触時間などにより影響が異なります。実使用条件での評価が必要です。
極数が違っても防水構造は同じですか？
シリーズ共通のシールコンセプトを想定していますが、実際の防水性能は各モデルおよび使用条件ごとに確認する必要があります。
使用できる電線サイズは？
0.5～1.5 mm² / AWG20～16を想定しています。実際の選定では、端子サイズおよび電線被覆外径との適合確認が必要です。
圧着には専用工具が必要ですか？
オープンバレル圧着端子を想定しています。量産時には適切な圧着工具またはアプリケータの使用を想定しています。
評価用サンプルはありますか？
評価用サンプルを想定しています。用途、希望極数、電線サイズなどをご入力ください。
どのモデルを選べばよいか分からないのですが？
電流、電圧、回路数、使用環境、配線スペースなどから選定することを想定しています。技術相談フォームをご利用ください。
